Z Purinid 1.0-4.0mm

Tooraine on kuumtsingitud spiraal või terasriba, õhukese seinaga, kerge, suurepärase ristlõike jõudlusega ja suure tugevusega. Tootel on sile pind, suur mõõtmete täpsus ja see on valmistatud Q195-345 materjalist.

Küsi pakkumist

Toote tutvustus

Steel Purlin toote omadused ja rakendused

Ehituskonstruktsioonidest on teraskonstruktsioonidel hea maavärinakindlus ja kõrge tööstusliku toodangu tase. Teraskonstruktsioonide ehitusperiood on lühike ja sellel on energiasäästu, keskkonnakaitse ja hea elastsuse eelised. Eriti teraskonstruktsioonidega hoonete puhul võib selle elastsus tekitada seismilisi laineid. Summutav toime, et vähendada teraskonstruktsioonidega hoonete maavärinakahjustusi. Terassilmad sobivad kõikide teraskonstruktsioonide projektide jaoks, nagu katused ja seinad. Ristlõikevormide hulka kuuluvad tavaliselt C-kujuline, Z-kujuline, U-kujuline, mitmekujuline teras jne. Nende ülesanne on vähendada kabiinipaneeli kaugust ja kinnitada katusepaneel.

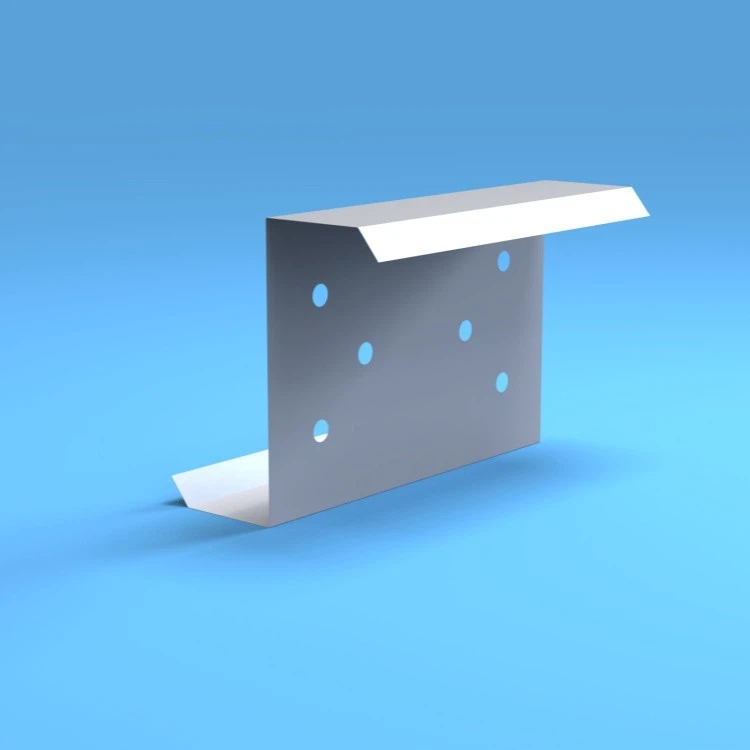

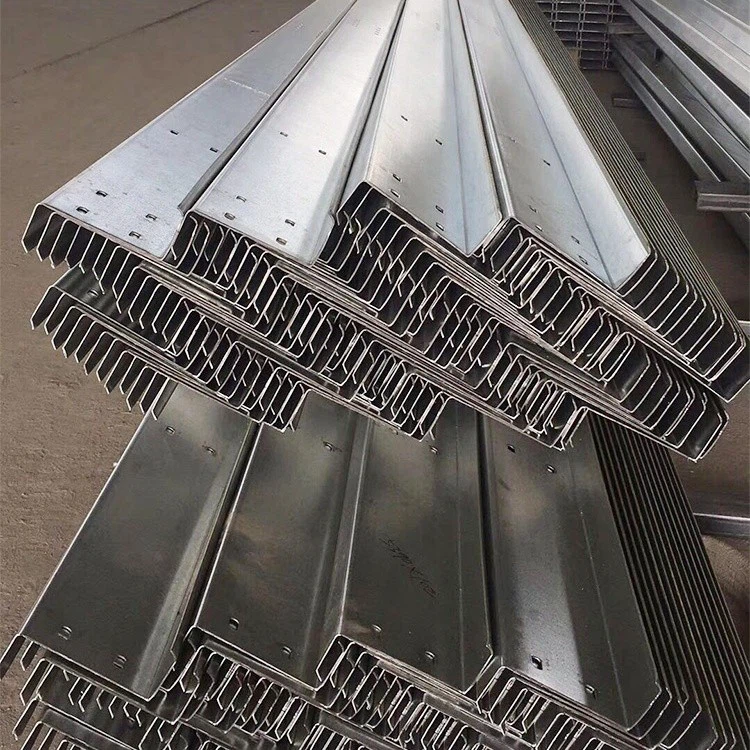

Z-kujuline teras

Omadused: Z-kujuline teras on suure tugitugevusega ja sobib eriti hästi suure kaldega katustele.

Protsess: külmpainutusmasina valtsimine.

Materjal: tooraine on kuumtsingitud spiraal või terasriba, õhukese seinaga, kerge, suurepärase ristlõike jõudlusega ja suure tugevusega. Tootel on sile pind, suur mõõtmete täpsus ja see on valmistatud Q195-345 materjalist.

Kasutusala: kasutatakse teraskonstruktsioonidega hoonete katuse- ja seinatalade, uksepostide jms jaoks.

Mudeli suurus: Kõrgus {{0}} Laius 50-150 Kokkupandav 10-30 Paksus 1.5-4.0.

product-461-194

(seerianumber)	(suurus)				(kaal)	(inertsimoment)
	Mm				Kg	CM⁴
	h	b	a	t	M	Jx	Jy
1	80	40	20	2.5	3.925	46.22	11.56
2	100	50	20	2.5	4.710	90.56	21.30
3	100	50	20	3.0	5.652	106.60	24.78
4	140	60	20	2.5	5.495	186.60	22.11
5	140	60	20	3.0	6.594	235.90	27.84
6	160	70	20	3.0	7.536	361.00	45.14
7	160	70	20	3.0	8.007	373.60	60.42
8	180	70	20	3.0	8.478	523.50	68.12
9	200	70	20	3.0	8.949	669.90	70.40
10	220	75	20	3.0	9.420	838.40	72.44
11	240	75	20	3.0	9.891	1030.00	74.28
12	250	75	20	3.0	10.127	1135.00	75.13
13	280	75	20	3.0	10.883	1488.00	74.77
14	350	80	20	3.0	12.953	2735.00	114.20
15	400	80	20	3.0	14.130	3783.00	117.80
16	450	100	20	3.0	16.250	5650.00	212.20

Z purlinide kasutusalad

1. Ehituskonstruktsiooni ühendus:

Ehituskonstruktsioonide ühendusosades kasutatakse sageli Z-kujulisi purine. Nende stabiilne Z-kujuline disain võimaldab neil vastu pidada vertikaalsetele ja horisontaalsetele koormustele, säilitades samal ajal konstruktsiooni stabiilsuse ja terviklikkuse.

2. Katuse- ja seinasüsteemid:

Katuste ja seinte peamise kandekonstruktsioonina suudavad Z-kujulised purlinid tõhusalt hajutada ja taluda väliskeskkonna survet, nagu tuul, vihm, lumi jne.

Selle tõhus materjalikasutus ja kergekaalulised omadused muudavad hoone katuse- ja seinasüsteemid kergemaks ja paindlikumaks, tagades samas konstruktsiooni tugevuse ja stabiilsuse.

3. Tööstusettevõtted ja laod:

Tööstusettevõtete ja ladude ehitamisel kasutatakse sageli Z-kujulisi võreid pika avaga katuse- ja seinasüsteemide ehitamiseks. Selle hea kandevõime ja stabiilsus vastavad suurte tööstusseadmete ruumivajadustele.

Pakendi tutvustus: kohandatud pakend vastavalt joonistele ja nõuetele.

Teenuse optimeerimine: eraldi pakendamine vastavalt piirkondliku telje nõuetele;

Juhtum: Nangangi tööstuspark 3500 ㎡
